大米袋检测方案

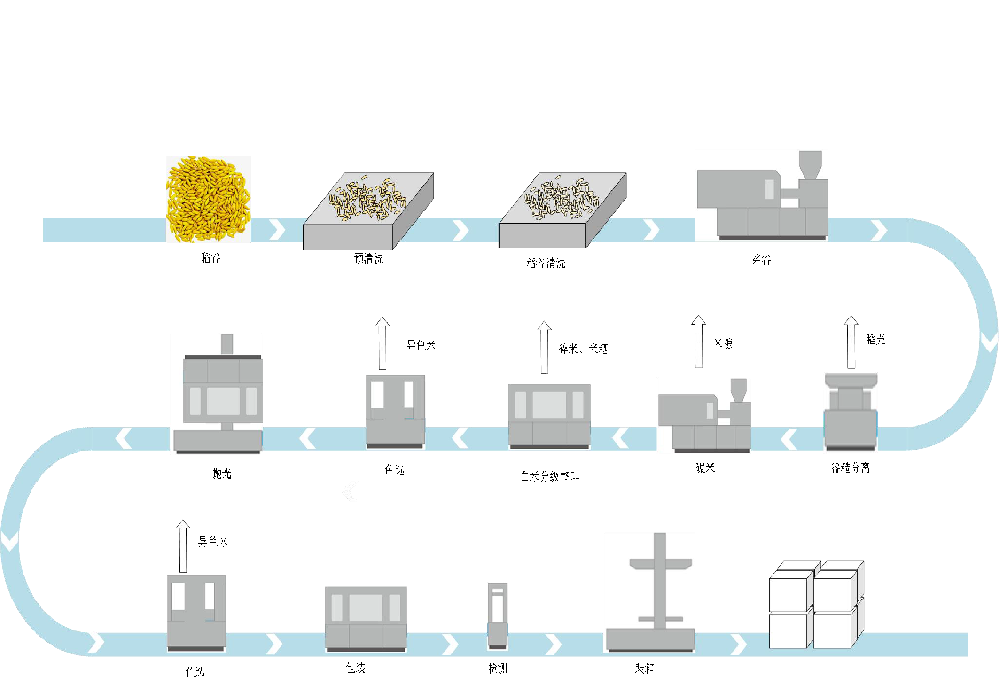

生产工艺

大米自动包装流水线就是一种将众多的包装机械通过特定的技术，结合在一起，然后同时进行包装、封箱、码垛等工作的一种流水线。在经过不断的创新，大米自动化生产线已经发展的十分成熟，并且搭配上视觉检测，利用设备解决生产过程中出现的缺陷产品，防止缺陷产品流入市场。

缺陷分析

大米袋编包塑包喷码：无码，重码，错码等缺陷。

客户痛点

由于客观因素导致产品出现一些缺陷，例如现场异常停机，包装袋生产过程中的形态差异，人为干扰出现的喷码缺陷问题，人力投入成本高且不稳定，故需要自动化方案解决问题。

方案设计

与oem设备进行紧密融合，根据设备情况设计打光方案，整套视觉运行根据设备运行情况设定，使用定制化方案及深度学习模块解决现场痛点。

产品详情

整体方案简介

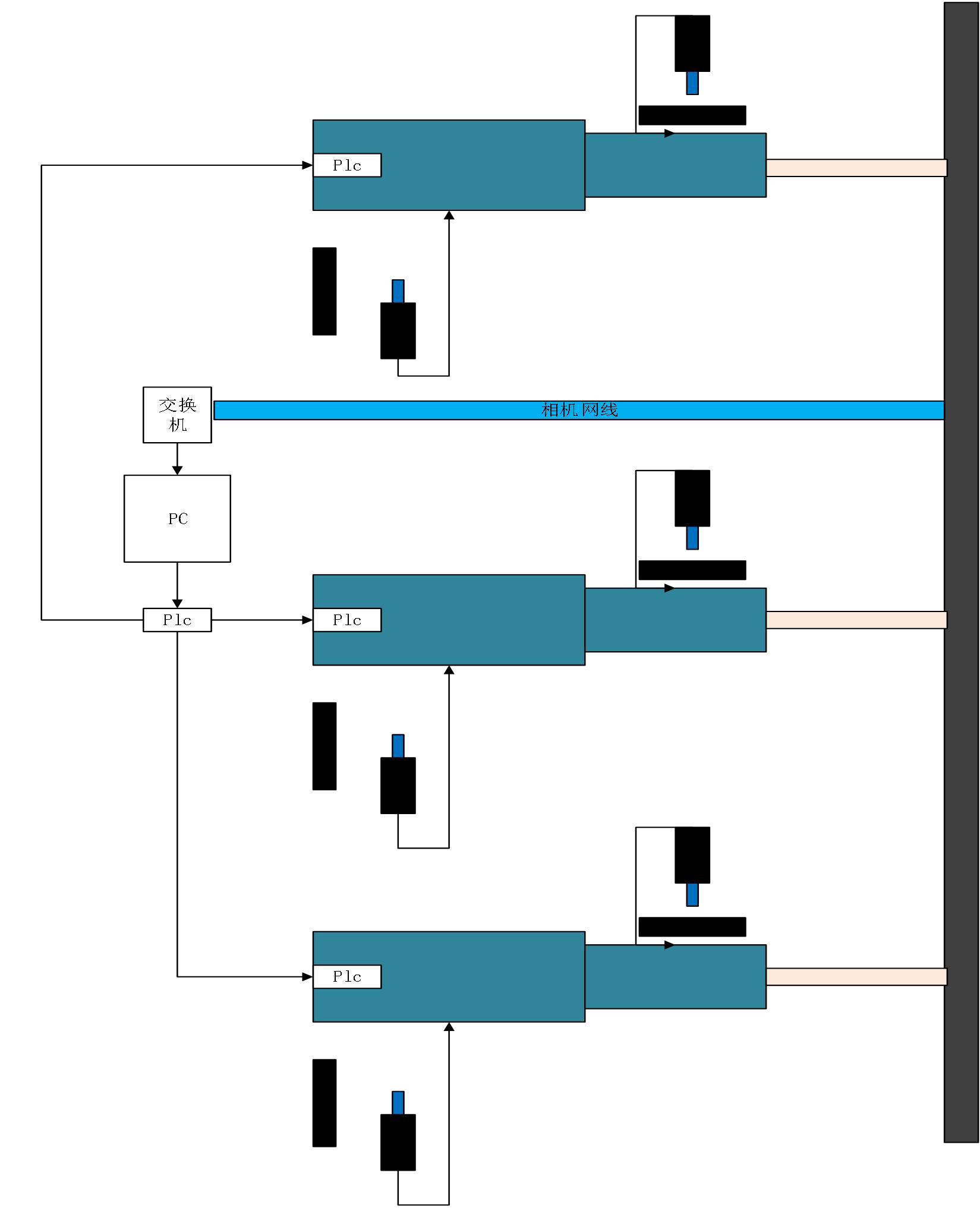

█ 现场走线经过合理规划设计，满足一拖多的同时保障通讯检测不会有走线问题干扰，合理规划布局整洁美观。

█ 现场触发方式选择光电硬触发，接入汇川plc，再由plc接入相机触发线。

█ 现场相机网线全部进入交换机，汇川交换机独立进行图像传输。

█ pc进行图像处理后传输结果给汇川plc，汇川plc再通过输出点到客户plc，两者无需通讯。

█ 采用1拖6方案，最大程度发挥机器性能，解决现场问题同时提升机器性价比。

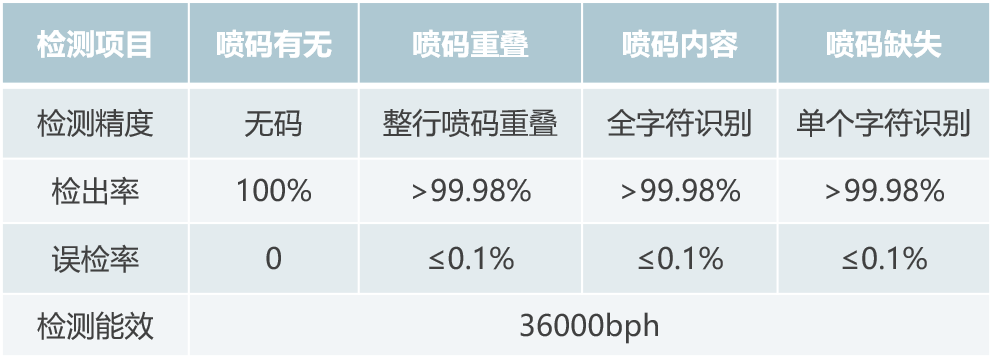

整体方案.png 整体方案2.png

大米袋塑包方案简介

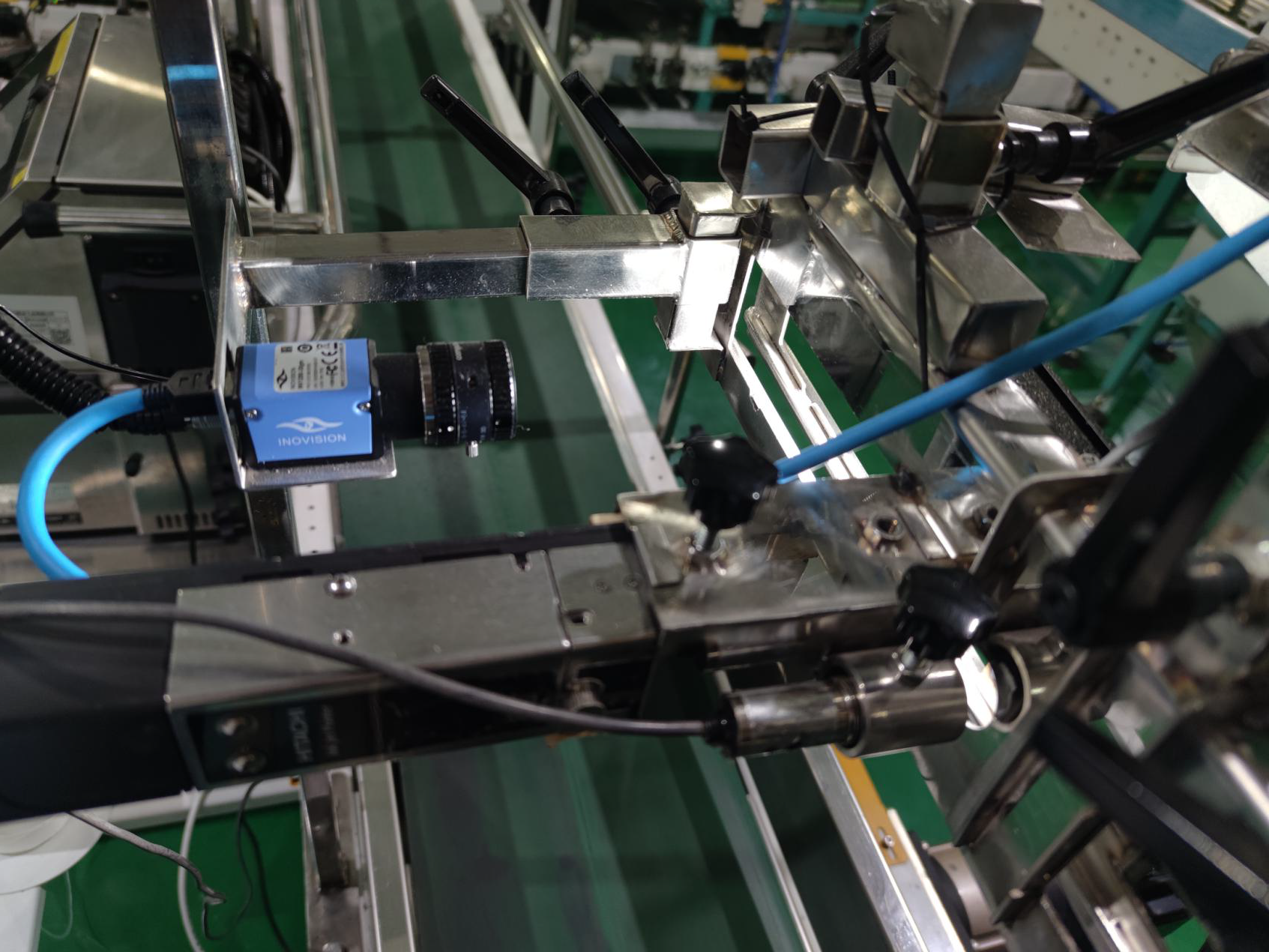

█ 与现场机械紧密融合且互不干涉。

█ 与现场设备电气结合，保障拍照剔除的流畅性。

█ 设计合理运行方式，剔除不影响现场设备运行。

大米袋编包方案简介

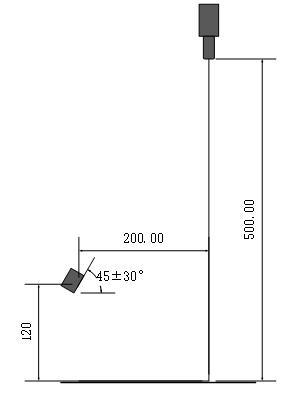

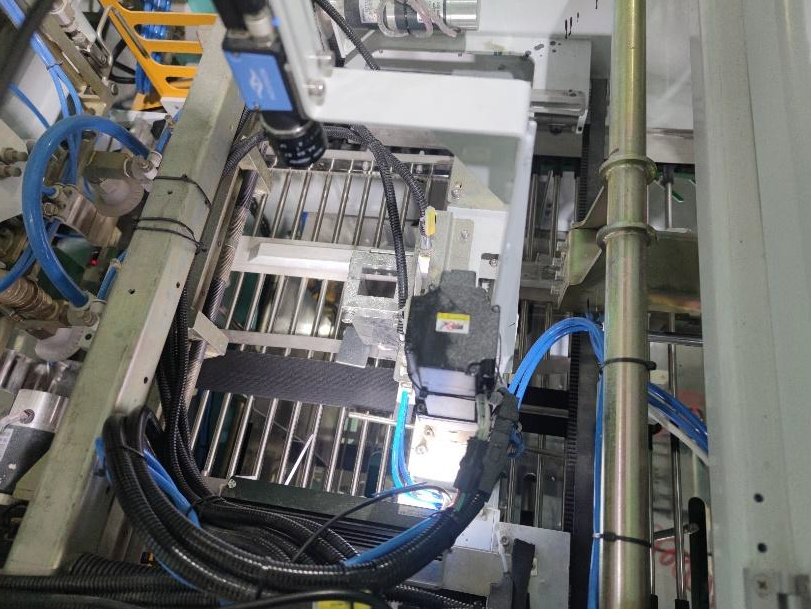

█ 相机装在喷码机的后方，当喷码完成后由夹持钢板开孔拍照，保证喷码位置的平整。

█ 运输过程中开始触发相机采图，相机正对喷码位置，相机高度根据喷码位置变化相应变化，保证相机视野中心对准喷码位置。

█ 根据现场实际情况设计剔除方式，保障现场易用性。
